Electrolyzer Electrode Felt: Panduan Jenis, Sifat & Pemilihan

Apa Itu Electrolyzer Electrod Felt ?

Elektrolis elektrod terasa ialah bahan berliang, berserabut yang digunakan sebagai substrat elektrod atau lapisan resapan gas (GDL) dalam sel elektrokimia — paling biasa dalam elektrolisis air untuk pengeluaran hidrogen, bateri aliran redoks dan sel bahan api. Struktur felt menyediakan rangkaian tiga dimensi gentian konduktif yang secara serentak berfungsi sebagai konduktor elektron, permukaan tindak balas untuk proses elektrokimia, dan medium berliang yang melaluinya bahan tindak balas dan produk (gas dan elektrolit) boleh mengangkut masuk dan keluar dari zon aktif.

Tidak seperti plat rata atau elektrod mesh, elektrod terasa memaksimumkan luas permukaan aktif yang tersedia untuk tindak balas elektrokimia dalam isipadu padat. Satu sentimeter padu elektrod yang dirasai berkualiti tinggi boleh membentangkan luas permukaan geometri sebanyak 0.5 hingga 2.0 m² bergantung pada diameter gentian, keliangan dan ketebalan terasa — kelebihan kritikal dalam sistem di mana kadar tindak balas dan ketumpatan arus dihadkan oleh kawasan elektrod yang tersedia.

Terasa elektrod boleh didapati dalam beberapa bahan asas, setiap satu sesuai dengan persekitaran elektrokimia yang berbeza, suhu operasi dan kimia elektrolit. Pemilihan gred felt yang betul adalah salah satu keputusan material yang paling penting dalam reka bentuk tindanan elektrolisis, secara langsung mempengaruhi kecekapan, ketahanan dan kos operasi sepanjang hayat perkhidmatan sistem.

Jenis Elektrod Dirasa Digunakan dalam Elektroliser

Tiga keluarga bahan utama untuk rasa elektrod elektrolisis ialah rasa karbon/grafit, rasa logam (titanium dan nikel), dan varian komposit. Setiap satu menawarkan gabungan prestasi elektrokimia yang berbeza, kestabilan kimia dan sifat mekanikal yang menentukan kesesuaiannya untuk teknologi elektrolisis tertentu.

Pilihan antara keluarga bahan ini sebahagian besarnya ditentukan oleh persekitaran elektrolit. Elektrolisis membran pertukaran proton (PEM). beroperasi di bawah keadaan berasid kuat (pH 0 hingga 2) dan tekanan pembezaan yang tinggi, yang menghilangkan kempa karbon di bahagian anod — di mana potensi pengoksidaan mempercepatkan kakisan karbon — dan mewajibkan rasa titanium untuk kestabilan lapisan oksida pasifnya. Elektroliser beralkali beroperasi dalam KOH pekat (25 hingga 35 wt%), di mana rasa nikel serasi secara kimia dan kos efektif. Terasa karbon dan grafit menemui aplikasi elektrolisis utama mereka dalam sistem aliran bateri dan sel beralkali di mana potensi pengoksidaan yang lebih rendah membolehkan karbon bertahan dalam operasi lanjutan.

Parameter Prestasi Utama Elektrod Dirasa untuk Elektroliser

Menentukan rasa elektrod untuk aplikasi elektrolisis memerlukan pemahaman bagaimana sifat struktur dan bahan diterjemahkan kepada prestasi elektrokimia. Parameter di bawah adalah yang paling penting dalam reka bentuk tindanan dan pemilihan komponen:

• Keliangan (%): Pecahan lompang dari felt menentukan betapa mudahnya gas dan cecair diangkut melalui struktur. Teras elektrod untuk elektrolisis biasanya beroperasi dalam 70 hingga 90% keliangan julat. Keliangan yang lebih tinggi mengurangkan rintangan pengangkutan jisim tetapi juga mengurangkan kawasan sentuhan gentian yang tersedia untuk pengumpulan semasa. Mengoptimumkan keliangan adalah keseimbangan antara pengangkutan ionik dan elektronik.
• Kerintangan elektrik melalui satah dan dalam satah: Arus mesti mengalir dari plat bipolar melalui felt ke antara muka membran dengan kehilangan ohmik minimum. Kerintangan satah melalui 10 hingga 100 mΩ·cm adalah tipikal untuk felt elektrod berkualiti tinggi. Kerintangan meningkat di bawah pemampatan, menjadikan keseragaman mampatan merentas tindanan kritikal kepada prestasi yang konsisten.
• Diameter gentian dan ketebalan terasa: Gentian yang lebih halus meningkatkan luas permukaan dan meningkatkan kinetik tindak balas tetapi mengurangkan kekuatan mekanikal. Ketebalan dirasakan (biasanya 1 hingga 5 mm untuk aplikasi elektrolisis) mestilah mencukupi untuk mengagihkan mampatan tanpa meruntuhkan sepenuhnya rangkaian liang, dan cukup nipis untuk meminimumkan jarak reaktan mesti meresap untuk mencapai permukaan membran aktif.
• Kebolehbasahan dan sudut sentuhan: Dalam elektrolisis yang disuap cecair, felt mestilah hidrofilik yang mencukupi untuk membenarkan penembusan elektrolit ke dalam struktur liang sambil membolehkan detasmen dan penyingkiran gelembung gas. Rawatan permukaan — termasuk rawatan haba, pencucian asid, atau salutan hidrofilik — mengubah suai kebolehbasahan asli kedua-dua bahan pelembap karbon dan logam untuk mengoptimumkan gelagat aliran dua fasa.
• Tingkah laku mampatan: Terasa elektrod dimampatkan di antara plat bipolar dan membran semasa pemasangan tindanan. Teras mesti mengekalkan keliangan yang mencukupi dan sentuhan elektrik merentasi julat mampatan yang diperlukan (biasanya 20 hingga 40% ketegangan ) tanpa ubah bentuk kekal yang akan mengubah geometri sel sepanjang beribu-ribu jam operasi.

Elektrod Dirasa dalam Elektrolis Air PEM

Elektroliser air PEM mewakili aplikasi yang paling pesat berkembang untuk dirasakan elektrod berprestasi tinggi, didorong oleh pengembangan global kapasiti pengeluaran hidrogen hijau. Dalam sel elektrolisis PEM, merasakan elektrod berfungsi sebagai lapisan pengangkutan berliang (PTL) — diletakkan di antara plat bipolar dan membran bersalut mangkin — dan mesti mengalirkan arus, mengangkut air ke membran secara serentak dan mengeluarkan oksigen (anod) atau hidrogen (katod) daripada zon tindak balas.

pada sisi anod , titanium felt adalah pilihan standard. Tindak balas evolusi oksigen (OER) pada anod menjana keadaan pengoksidaan yang kuat pada potensi 1.8 hingga 2.2 V berbanding SHE — rejim yang menghakis gentian karbon dengan cepat dan memasifkan banyak logam. Titanium membentuk lapisan pasif TiO₂ yang stabil yang menentang pengoksidaan ini sambil mengekalkan kekonduksian elektronik yang boleh diterima. Untuk mengurangkan lagi rintangan sentuhan antara muka, kempa titanium sisi anod biasanya disalut dengan salutan logam kumpulan platinum (PGM) - platinum atau iridium oksida - pada ketebalan 0.1 hingga 1.0 μm .

pada bahagian katod , di mana evolusi hidrogen berlaku pada mengurangkan potensi, rasa karbon atau rasa titanium tersinter kedua-duanya berdaya maju. Rasa karbon adalah kos yang lebih rendah dan berfungsi dengan secukupnya dalam persekitaran katod pengurangan; titanium felt digunakan di mana operasi tekanan yang lebih tinggi atau kestabilan dimensi jangka panjang di bawah kitaran mampatan diperlukan. Terasa sisi katod juga mungkin menerima salutan pemangkin berasaskan platinum atau karbon untuk mengurangkan potensi berlebihan evolusi hidrogen.

Kecekapan tindanan dalam elektrolisis PEM secara langsung sensitif kepada kualiti PTL. Penyelidikan secara konsisten menunjukkan bahawa mengoptimumkan keliangan terasa titanium, diameter gentian dan salutan permukaan boleh mengurangkan voltan sel dengan 50 hingga 150 mV pada ketumpatan arus praktikal (1 hingga 3 A/cm²) — menterjemah terus kepada penggunaan tenaga elektrik yang lebih rendah bagi setiap kilogram hidrogen yang dihasilkan.

Karbon dan Grafit Dirasa untuk Elektroliser Beralkali dan Bateri Aliran

Kesan elektrod karbon dan grafit kekal sebagai pilihan dominan dalam dua aplikasi elektrokimia utama: elektrolisis air beralkali dan bateri aliran redoks vanadium (VRFB). Dalam kedua-dua kes, gabungan keliangan yang tinggi, kekonduksian elektronik yang baik, kestabilan kimia dalam persekitaran operasi, dan kos yang agak rendah menjadikan felt berasaskan karbon sebagai pilihan kejuruteraan praktikal.

Dalam elektrolisis alkali , rasa karbon digunakan terutamanya pada bahagian katod untuk evolusi hidrogen, di mana persekitaran pengurangan menghalang degradasi oksidatif yang berlaku pada anod. Terasa biasanya pra-rawatan — sama ada dengan rawatan haba dalam suasana lengai untuk menggrafitkan karbon permukaan, atau dengan rawatan asid untuk menghilangkan kekotoran permukaan dan meningkatkan hidrofilik — sebelum dipasang ke dalam timbunan sel.

Dalam bateri aliran redoks vanadium , elektrod terasa grafit mengalami tindak balas elektrokimia pada kedua-dua elektrod positif dan negatif semasa kitaran cas dan nyahcas. Terasa mesti mengekalkan aktiviti elektrokimia yang konsisten merentasi ratusan ribu kitaran. Pengaktifan permukaan — melalui rawatan haba pada 400°C dalam udara, rawatan asid dengan H₂SO₄/HNO₃, atau pengoksidaan elektrokimia — mencipta kumpulan berfungsi yang mengandungi oksigen pada permukaan gentian yang meningkatkan kinetik tindak balas ion vanadium dengan ketara dan kebolehbasahan elektrolit. Terasa grafit diaktifkan dalam VRFB boleh menyampaikan kecekapan caj-pelepasan melebihi 80% kecekapan coulombik pada ketumpatan semasa praktikal, dengan prestasi terikat secara langsung dengan kualiti dan konsistensi substrat yang dirasai.

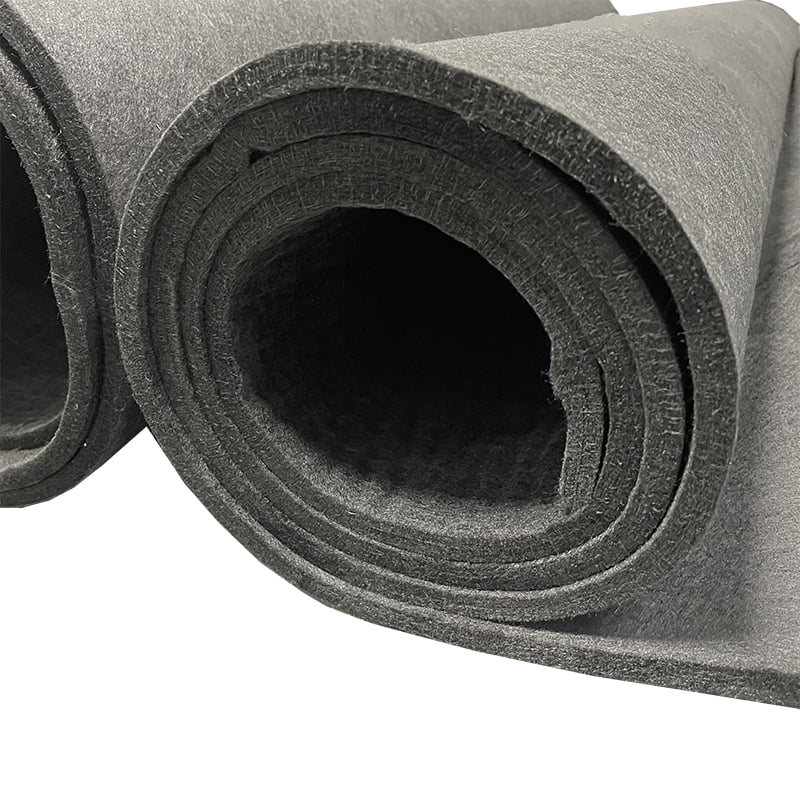

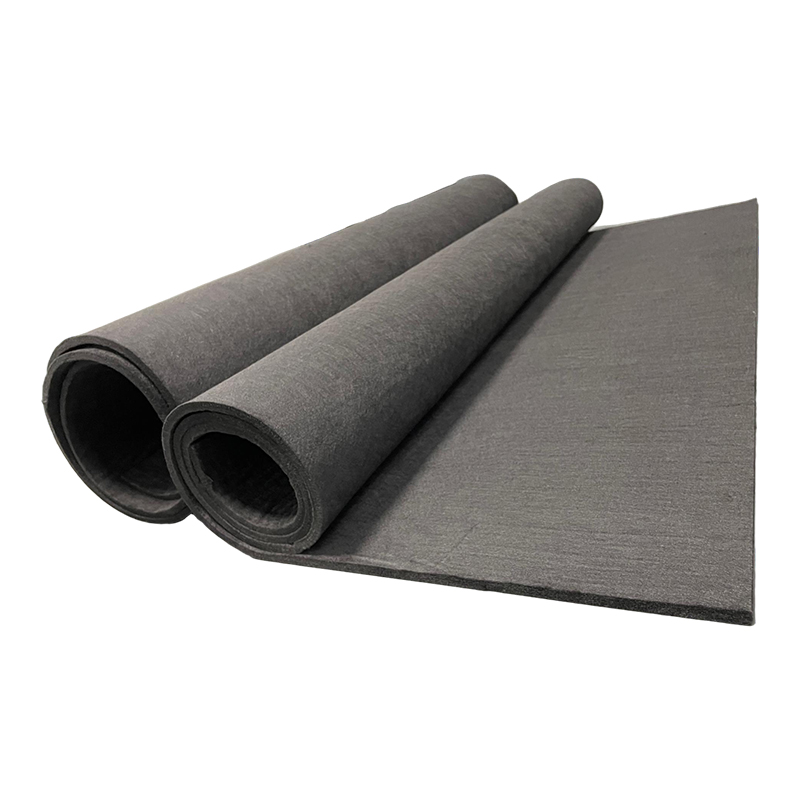

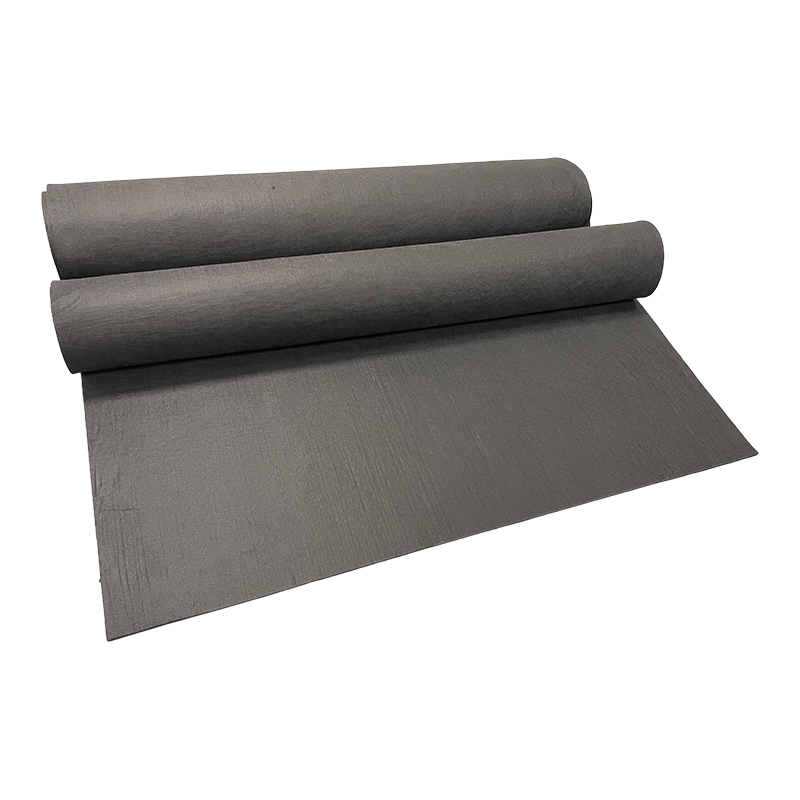

Perbezaan utama antara rasa karbon dan rasa grafit terletak pada tahap grafitisasi. Terasa karbon standard dihasilkan dengan mengkarbonkan poliakrilonitril (PAN) atau gentian prekursor rayon pada suhu 1,000 hingga 1,500°C, menghasilkan struktur karbon yang tersusun separa. Terasa grafit dihasilkan melalui rawatan haba selanjutnya di 2,000 hingga 3,000°C , yang menukarkan kawasan karbon amorfus kepada struktur grafit yang lebih teratur — meningkatkan kekonduksian elektrik dengan faktor 2 hingga 5, mengurangkan kandungan oksigen permukaan dan meningkatkan kestabilan kimia di bawah potensi pengoksidaan.

Rawatan Permukaan dan Kefungsian Elektrod Felt

Terasa elektrod mentah — sama ada karbon, grafit, titanium atau nikel — jarang memberikan prestasi elektrokimia yang optimum tanpa rawatan permukaan. Permukaan gentian yang diterima mungkin bersifat hidrofobik, tercemar dengan agen saiz atau lapisan oksida, atau tidak mempunyai kumpulan berfungsi yang diperlukan untuk memangkinkan tindak balas elektrokimia sasaran dengan cekap. Oleh itu, rawatan permukaan adalah langkah standard dalam penyediaan felt elektrod untuk aplikasi elektrolisis dan bateri aliran.

Kaedah rawatan biasa termasuk:

• Pengoksidaan terma: Pemanasan karbon atau grafit dirasai di udara pada 350 hingga 500°C selama 30 hingga 120 minit memperkenalkan kumpulan hidroksil, karbonil dan karboksil pada permukaan gentian. Kumpulan yang mengandungi oksigen ini meningkatkan kebolehbasahan dan meningkatkan kinetik tindak balas untuk vanadium dan pasangan redoks yang lain. Suhu dan tempoh mesti dikawal dengan tepat — rawatan yang berlebihan membakar bahan gentian dan mengurangkan kekuatan dan kekonduksian rasa.
• Rawatan asid: Perendaman dalam larutan H₂SO₄, HNO₃ atau campuran asid pekat menggores permukaan gentian, menyingkirkan bahan cemar dan memperkenalkan kumpulan berfungsi permukaan. Rawatan asid nitrik amat berkesan untuk meningkatkan kandungan oksigen permukaan dan meningkatkan hidrofilik. Terasa yang dirawat asid dibilas dengan teliti dan dikeringkan sebelum digunakan.
• Salutan pemangkin: Untuk PTL elektrolisis PEM, salutan mangkin PGM (Pt, IrO₂) digunakan oleh pemendapan wap fizikal, elektrodeposisi atau kaedah kimia basah untuk mengurangkan rintangan sentuhan dan meningkatkan kinetik tindak balas pada antara muka membran terasa. Keseragaman salutan merentas struktur rasa tiga dimensi ialah parameter kualiti utama, kerana kawasan tidak bersalut mewujudkan zon rintangan tinggi yang mengurangkan ketumpatan arus tempatan dan menjana haba.
• Rawatan hidrofobik: Dalam some gas diffusion applications, PTFE (polytetrafluoroethylene) is applied to carbon felt to create a mixed wettability structure — hydrophilic fiber surfaces for electrolyte contact with hydrophobic zones that promote gas bubble detachment and transport. PTFE loading of 5 hingga 30% berat adalah tipikal, digunakan dengan salutan celup diikuti dengan pensinteran pada 350°C.

Memilih Elektrod Dirasa untuk Elektrolis Anda: Pertimbangan Praktikal

Keputusan pemerolehan dan kejuruteraan sekitar elektrod dirasakan melibatkan mengimbangi keperluan prestasi elektrokimia terhadap kos, ketersediaan dan keserasian dengan reka bentuk tindanan yang lebih luas. Rangka kerja berikut merangkumi titik keputusan kritikal:

1. Tentukan teknologi elektrolisis dan elektrolit: PEM (berasid, tekanan tinggi) → anod rasa titanium, karbon atau katod terasa Ti. Beralkali (KOH, 60–80°C) → rasa nikel atau rasa karbon. AEM (membran beralkali) → nikel atau karbon terasa. VRFB → terasa grafit, kedua-dua elektrod.
2. Tentukan keliangan dan ketebalan berdasarkan sasaran ketumpatan semasa: Ketumpatan arus sasaran yang lebih tinggi (melebihi 2 A/cm²) memerlukan pengangkutan jisim yang dioptimumkan — memihak kepada keliangan yang lebih tinggi dirasai dengan diameter gentian yang lebih halus dan keratan rentas yang lebih nipis untuk meminimumkan panjang laluan resapan.
3. Sahkan keserasian bahan kimia dengan keadaan operasi: Sahkan kestabilan bahan yang dirasai merentas julat penuh potensi operasi, suhu, kepekatan elektrolit dan sebarang keadaan sementara (permulaan, penutupan, pembalikan) yang mungkin dialami oleh sel.
4. Nilaikan tingkah laku mampatan terhadap reka bentuk tindanan: Minta data terikan tegasan dan sahkan bahawa tindak balas mampatan felt pada tork pemasangan yang ditentukan menghasilkan rintangan sentuhan sasaran dan keliangan sisa. Felt yang terlalu kaku menghalang pemampatan seragam; felt yang terlalu patuh mungkin terlalu memampatkan dan menyekat rangkaian liang.
5. Menilai keperluan rawatan permukaan: Tentukan sama ada felt yang dibekalkan memerlukan pengaktifan, pembersihan atau salutan tambahan sebelum pemasangan tindanan. Sesetengah pembekal menyediakan felt yang telah dirawat terlebih dahulu; yang lain membekalkan bahan yang dihasilkan yang memerlukan penyediaan dalaman.

Apabila pengeluaran hidrogen hijau meningkat secara global, kualiti elektrod telah menjadi prestasi yang semakin kritikal dan tuil kos. Kemajuan dalam pemprosesan gentian, kefungsian permukaan dan teknologi salutan terus mendorong sempadan prestasi kedua-dua substrat logam dan karbon — menjadikan pemilihan bahan sebagai disiplin kejuruteraan yang aktif dan bukannya keputusan perolehan komoditi.
