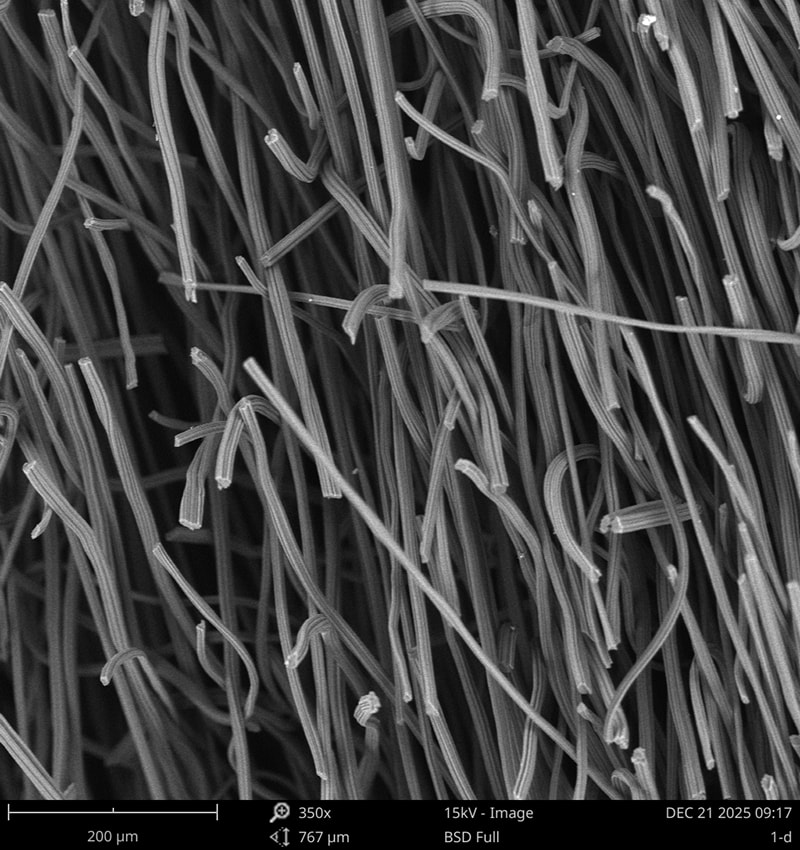

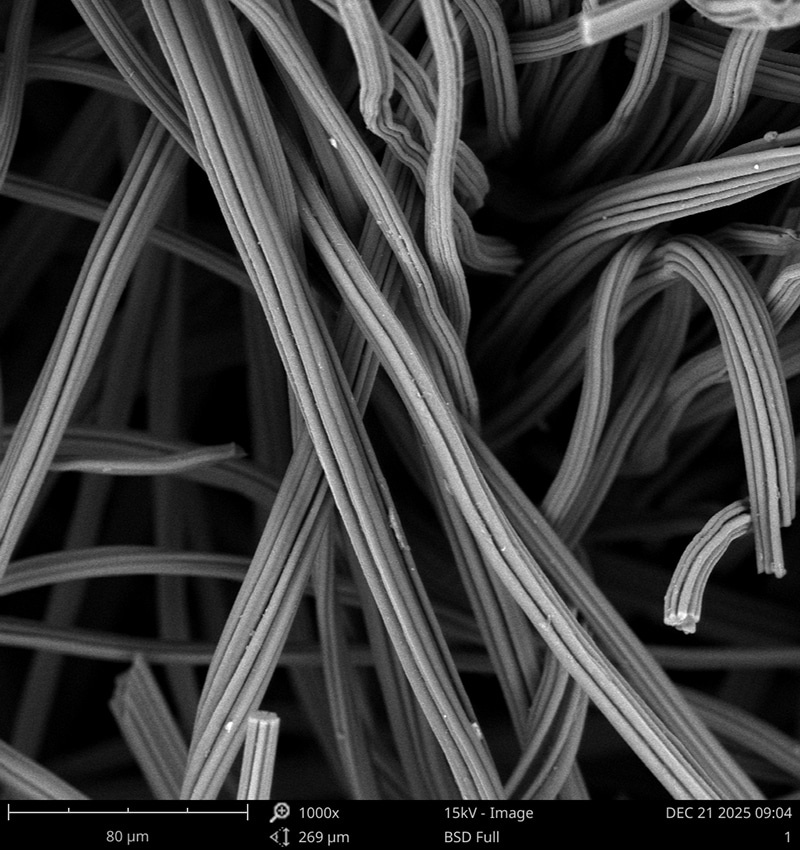

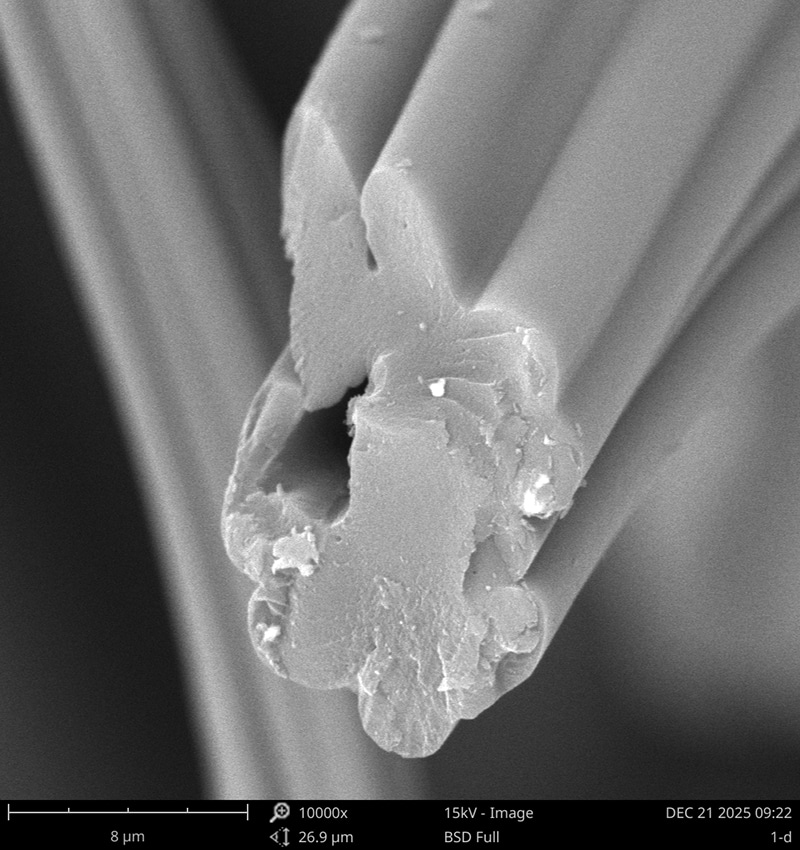

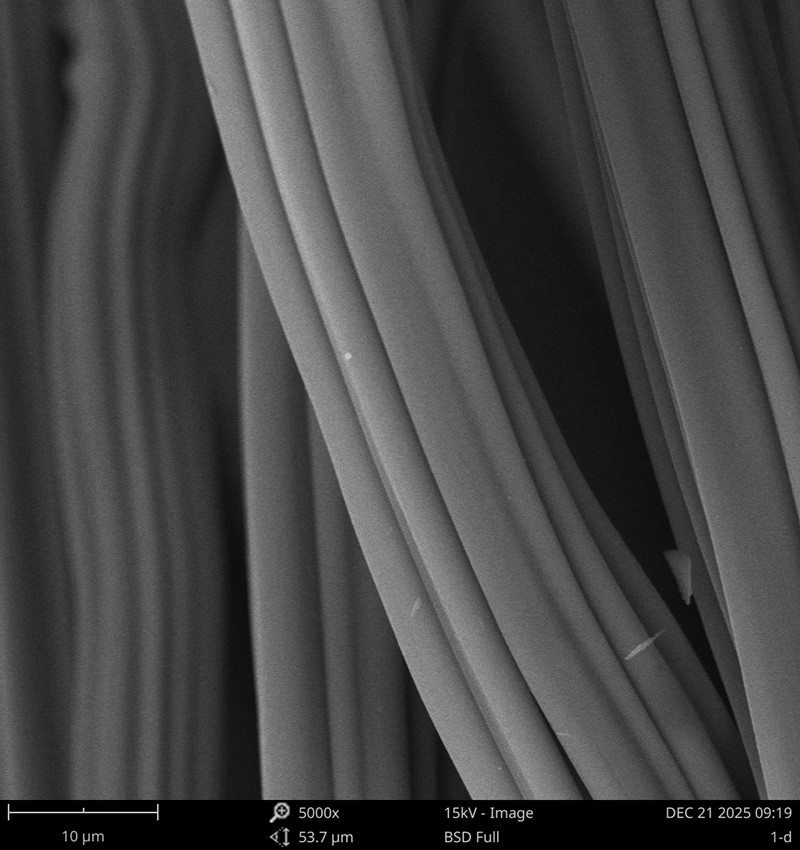

Medan haba relau penarik kristal semikonduktor adalah salah satu faktor penting yang mempengaruhi kualiti penarikan kristal. Syarikat kami bermula daripada struktur gentian, menyediakan gentian karbon dengan struktur berongga, dan memilih gentian karbon diameter tertentu berdasarkan ujian data berulang. Pada masa yang sama, kami juga memuatkan bahan pemangkin grafisasi. Di bawah grafisasi suhu yang sama, tahap grafisasi adalah lebih tinggi. Lebih-lebih lagi, kami memilih proses menjahit rata yang lebih seragam, dan keseragaman dan konsistensi ketumpatan dan ketebalan yang dirasai adalah lebih tinggi. Oleh itu, grafit yang dirasai oleh proses teknikal ini mempunyai penebat haba yang sangat baik dan prestasi pemeliharaan haba, serta rintangan pengoksidaan yang sangat baik. Konsistensi batch adalah tinggi. Mengikut perbandingan data, prestasi penebat haba semasa telah mencapai tahap terkemuka antarabangsa.
| Nama | Unit | Terasa lembut grafit | Teguran | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Ketebalan | mm | 5/10 | 5/10 | Spesifikasi lain | |
| Ketumpatan | g/cm³ | 0.08-0.11 | 0.07-0.09 | ||
| Lebar | m | 1.3-1.6 | 1.3-1.6 | ||
| Memecahkan kekuatan | Mpa | ≥0.3 | ≥0.2 | ||
| Kandungan karbon | % | ≥99.80 | ≥99.80 | ||

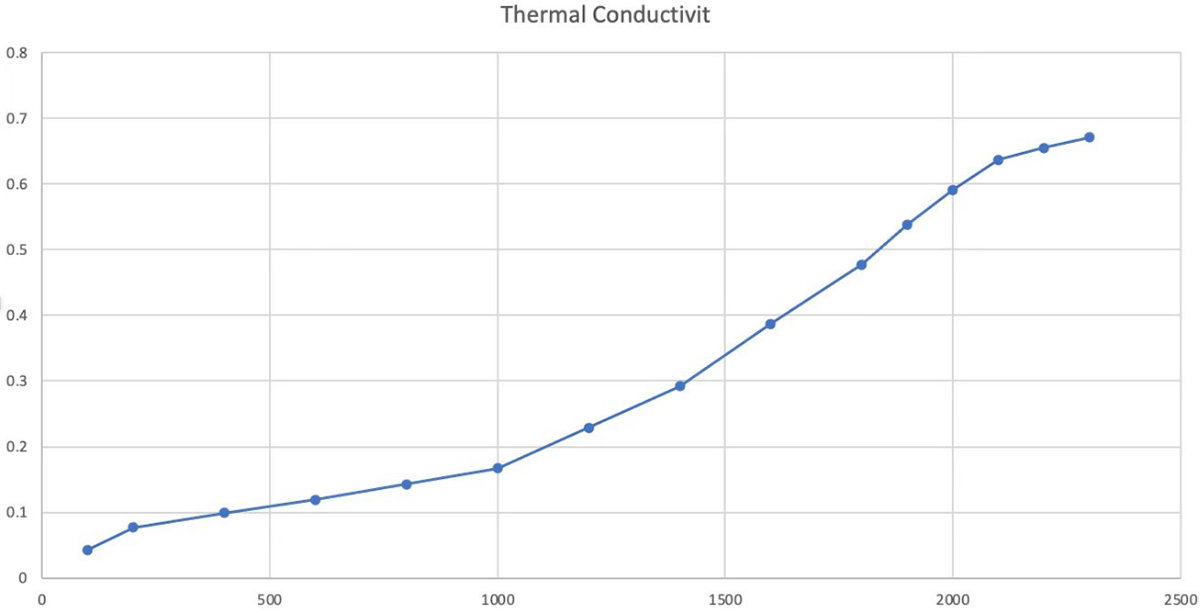

| Kekonduksian terma | W/m·k | 1000 ℃ | ≤0.17 | ≤0.23 | |
| 1500 ℃ | ≤0.35 | ≤0.38 | |||
| Suhu rawatan haba | ℃ | ≥1800 | ≥1800 | ||
| Kadar penumpahan serat | % | ≤0.3 | ≤0.3 | ||
| khusus | m²/g | 3-7 | 3-7 | ||
| Kandungan abu | ppm | ≤300 | ≤300 | ||
| produk | Kekonduksian terma （1000℃） （W/m·k） | Ketumpatan （g/cm³） | Air Alativity （600℃，1j） (%) |
| Naco VLG-10 terasa lembut | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 terasa lembut | 0.23 | 0.08 | 9.95 |
| Terasa lembut SGL Jerman | 0.25 | 0.1 | 10.12 |
| Terasa lembut Melson Perancis | 0.25 | 0.08 | 6.32 |
| Amerika Morgan lembut dirasai | 0.23 | 0.1 | 10.22 |
Data sebenar yang diukur oleh pihak pelanggan
 |  |
 |  |
